高效精密CNC车床
高效精密CNC车床
TNC-40NE x 650 / 1150
- 最快刀塔换刀速度,仅需0.25秒。
- 稳定性最佳，适合重切削加工。
- 45°斜床身，铁屑排除清理容易。
- 操作最简便。
- 机电一体，全密式电气控制箱。
- 可附加可程式尾座。
- 分离式水箱便于维修保养。
MENU
| Capacity | |
|---|---|
| Swing over Bed | Ø 800 mm (31.5＂) |
| Swing over cross slide | Ø 590 mm (23.2＂) |
| Distance between centers | 670 / 1150 mm (26.4＂ / 45.3＂) |
| Cutting diameter | Ø 720 mm (28.3＂) Direct / Ø 650 mm (25.6＂) VDI |
| Hydraulic chuck | Ø 304 mm (12＂) / OPT Ø 380 mm (15＂) / OPT Ø 450 mm (18＂) |
| Bar diameter | Ø 90 mm (3.5＂) / OPT Ø 117.5 mm (4.6＂) / OPT Ø 140 mm (5.5＂) |
| Bed width | 480 mm (18.9＂) |
| Bed slant angle | 45 degree |
| Spindle | |
| Spindle nose | A2-8 / OPT A2-11 |
| Spindle hole | Ø 102 mm (4＂) / OPT Ø 130 mm (5.1＂) / 160 mm (6.3＂) |
| Spindle taper | 1/20 |
| Spindle speeds | 10 ~ 2500 R.P.M / OPT 10 ~ 2000 R.P.M. / 10 ~ 1650 R.P.M. |
| Spindle motor | FANUC αil 18 (18.5 / 22 kw) + 2 steps gear box (1:4) |
| Spindle dia. (OD) | Ø 160 mm (6.3＂) / OPT Ø 180 mm (7＂) / 220 mm (8.7＂) |
| Turret | |
| Turret type | Hydraulic turret / Servo turret (OPT) |
| Tool station & size (OD) | 10 / 12 (OPT), 25 x 25 mm (1＂ x 1＂) |
| X travel | 360 mm (14.2＂) |
| Z travel | 650 / 1150 mm (25.5＂ / 45.2＂) |
| Y travel | +- 60 mm |
| Rapid traverse | X: 18 M / MinZ: 18 M / Min |
| ID Tool holder dia. | Ø 40 mm (1.6＂) |
| Tailstock | |
| Tailstock travel | 550 / 1050 mm (21.6＂ / 41.3＂) |
| Quill diameter | Ø 160 mm (6.3＂) |
| Quill travel | 100 mm (3.9＂) |
| Quill taper | MT5 |
※ 规格如有变更，恕不另行通知。

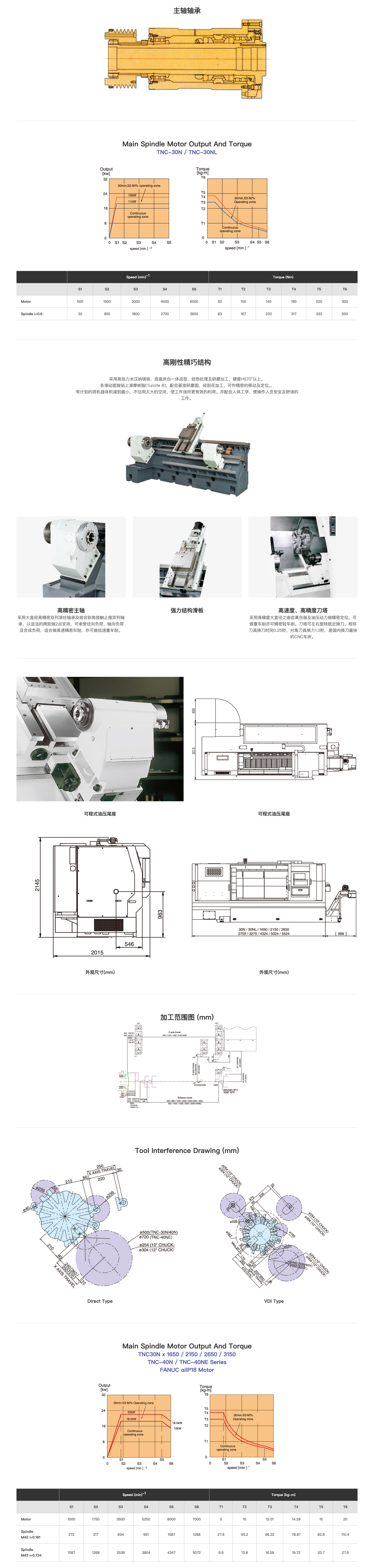

特性
高刚性、重切削
45度斜床身结构，排屑方便
操作简单
封闭式电气箱
确保高精度加工和机器寿命，主轴轴承座采用高精度磨削加工，整套主轴带轮动平衡试验
可程序尾座
分离式冷却液箱
45度斜床身结构，排屑方便
操作简单
封闭式电气箱
确保高精度加工和机器寿命，主轴轴承座采用高精度磨削加工，整套主轴带轮动平衡试验
可程序尾座
分离式冷却液箱
