高效精密CNC車床
高效精密CNC車床
TNC-20A / AL
- 最快刀塔換刀速度，僅需0.2秒。
- 穩定性最佳，適合重切削加工。
- 床面30°傾斜角度，鐵屑排除清理容易。
- 操作最簡便。
- 機電一體，全密式電氣控制箱。
- 電控箱以高效熱交換器空調冷卻。
- 可附加可程式尾座。
- 分離式水箱便於維修保養。
MENU
| Capacity | |
|---|---|
| Swing over Bed | Ø 460 mm (18.1＂) |
| Swing over cross slide | Ø 280 mm (11＂) |
| Distance between centers | 460 / 660 mm (18.1＂ / 26＂),Linear guide way: 380 / 580 mm (15＂ / 22.8＂) |
| Cutting diameter | Ø 270 mm (10.6＂) Direct / Ø 220 mm (8.7＂) VDI |
| Hydraulic chuck | Ø 210 mm (8＂) |
| Bar capacity | Ø 52 mm (2＂) / OPT Ø210 mm (8＂) |
| Bed width | 360 mm (14.2＂) |
| Bed slant angle | 30 degree |
| Spindle | |
| Spindle nose | A2-6 |
| Spindle hole | Ø 62 mm (2.4＂) / OPT Ø 75 mm ( 3＂) |
| Spindle taper | 1 / 20 |
| Spindle speeds | 40 ~ 4000 R.P.M |
| Spindle motor | FANUC βilp 18 (9 / 11 kw) |
| Spindle dia. (OD) | Ø 100 mm (3.9＂) |
| Turret | |
| Turret type | Hydraulic turret / Servo turret (OPT) |
| Tool station & size (OD) | 8, 25 x 25 mm (1＂ x 1＂) |
| X travel | 150 mm (5.9＂) |
| Z travel | 400 / 640 mm (15.7＂ / 25.2＂),Linear guide way: 320 / 560 mm (12.6＂ / 20.5＂) |
| Y travel | +- 50 mm (OPT) |
| Rapid traverse | X: 15 M / MinZ: 15 M / Min |
| ID Tool holder dia. | Ø 32 mm (1.3＂) |
| Tailstock | |
| Tailstock travel | 240 / 480 mm (9.4＂ / 18.9＂) |
| Quill diameter | Ø 70 mm (2.8＂) |
| Quill travel | 80 mm (3.1＂) |
| Quill taper | MT4 |
※ 規格如有變更，恕不另行通知。

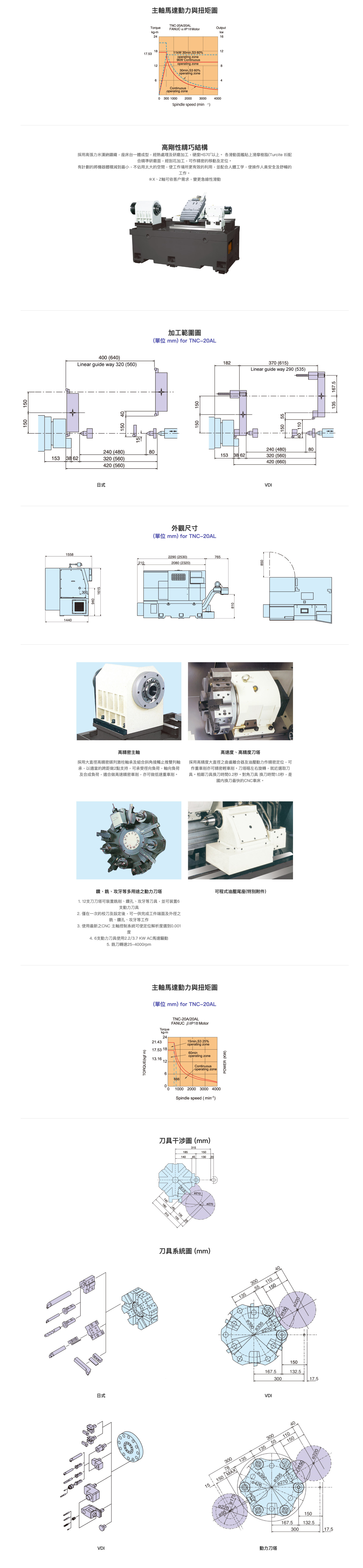

特性
高剛性、重切削
30度斜床身結構排屑方便
操作簡單
封閉式電氣櫃
可程式尾座心軸
分離式冷卻箱
30度斜床身結構排屑方便
操作簡單
封閉式電氣櫃
可程式尾座心軸
分離式冷卻箱
